Fast Extraction of Frustum Planes from the WorldView-Projection Matrix

推导

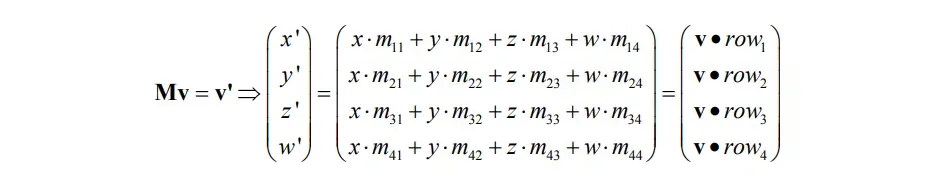

假设世界空间的某个向量$\vec{v} = (x,y,z,w), M = m_{ij}$是viewProjectionMatrix，使用矩阵$M$变换$\vec{v}$可以表示为矩阵和向量的乘法：

其中 • 表示向量的点乘，$Row_i = (m_{i1}, m_{i2}, m_{i3}, m_{i4})$表示矩阵$M$的第$i$行。

经过此变换后，顶点$v^′$位于齐次裁剪空间中。在此空间中，视锥体实际上是一个轴对齐的盒状区域，其尺寸由具体API决定。若顶点$v^′$位于该盒内，则未经变换的顶点$v$便处于”未经变换的”视锥体内部。在OpenGL中，当$v^′$的分量满足以下不等式时，$v^′$位于该盒内：

$−w^′<x^′<w^′$

$−w^′<y^′<w^′$

$−w^′<z^′<w^′$

条件	结论
−w′<x′	x′位于左裁剪平面的内侧半空间
x′<w′	x′位于右裁剪平面的内侧半空间
−w′< y′	y′位于下裁剪平面的内侧半空间
y′<w′	y′位于上裁剪平面的内侧半空间
−w′<z′	z′位于近裁剪平面的内侧半空间
z′<w′	z′位于远裁剪平面的内侧半空间

现在假设我们要测试$x^′$是否位于左裁剪平面的内侧半空间。需要满足以下不等式：

$−w^′<x^′$

利用本章开头的信息，我们可以将该不等式重写为：

$−(\vec{v}⋅Row_4)<(\vec{v}⋅Row_1)$

这等价于：

$0<(\vec{v}⋅Row_4)+(\vec{v}⋅Row_1)$

最终得到：

$0<\vec{v}⋅(Row_4+Row_1)$

这实际上已经代表了“未经变换的”视锥体左裁剪平面的平面方程：

w等于1，平面方程可以进一步简化为：

这样就得到了标准平面方程：

其中：

至此，我们证明了视锥体的左裁剪平面可以直接从投影矩阵中提取。需要注意的是，所得平面方程是未归一化的（即平面的法向量不是单位向量），并且该法向量指向内侧半空间。这意味着，当顶点$v$位于左裁剪平面的内侧半空间时，有 $0<ax+by+cz+d$。

归一化平面

归一化平面不仅仅要归一化平面的法线, 同时也要归一化其$d$值. 具体推导过程如下:

平面方程可以用点法式来表达:

如果我们把平面归一化 那么式子就变成:

等价于:

展开后:

注意公式中减号后半部分的常数项就是原来的$d$除以$|n|$, 因为 $d = -\vec{n} \cdot p$

所以如果我们把原方程$ax+by+cz+d=0$归一化，得到的方程应该是：

总结归一化平面的完整步骤:

1.计算法线长度$|n|$

2.将平面方程的$abcd$都除以$|n|$

3.得到归一化后的平面方程：

判断点在平面的哪一侧

只需要将点带入平面方程, 根据返回结果的符号判断即可, 如果$d > 0$, 则在平面的法线朝向halfSpace, 如果$d = 0$, 则点刚好落在平面上, 如果$d < 0$, 则在平面法线相反方向的halfPlane:

enum Halfspace
{
 NEGATIVE = -1
 ON_PLANE = 0,
 POSITIVE = 1,
};

Halfspace ClassifyPoint(const Plane & plane, const Point & pt)
{
 float d;
 d = plane.a*pt.x + plane.b*pt.y + plane.c*pt.z + plane.d;
 if (d < 0) return NEGATIVE;
 if (d > 0) return POSITIVE;
 return ON_PLANE;
}

code

Frustum extractFrustum(const glm::mat4& viewProj)
{
    Frustum frustum;
    glm::mat4 m = glm::transpose(viewProj); //如果是行矩阵需要转换为列矩阵

    std::array<glm::vec4, 6> coeffs =
    {
        m[3] + m[0],  // Left
        m[3] - m[0],  // Right
        m[3] + m[1],  // Bottom
        m[3] - m[1],  // Top
        m[3] + m[2],  // Near
        m[3] - m[2]   // Far
    };

    for (int i = 0; i < 6; ++i)
    {
        float len = glm::length(glm::vec3(coeffs[i]));
        frustum.planes[i].normal = glm::vec3(coeffs[i]) / len;
        frustum.planes[i].distance = coeffs[i].w / len;
    }

    return frustum;
}

References:

extract planes from viewProjectionMatrix
